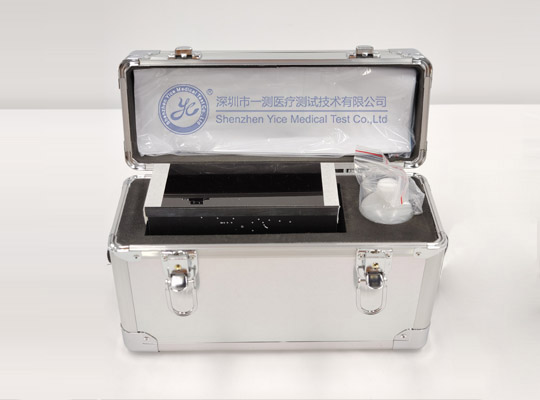

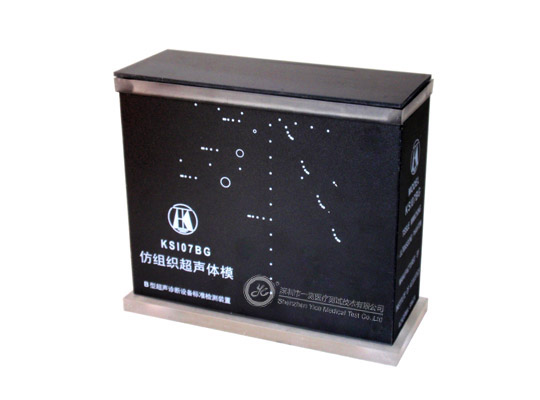

高頻超聲測試模體（KS107BG）
產品概述：
高頻超聲測試模體（KS107BG）是執行國家技術標準和計量檢定規程的規定設備，帶有標準器特點。為與相關國家法規在指導思想、技術內容上協調配合，并使之更加內涵豐富、結構牢固、外表美觀，在國家質量技術監督局鑒定成果的范疇內，中國科學院聲學研究所產品現已發展到對應國家標準GB10152-2009和計量檢定規程JJG639-98的第五代。
產品特性
1.適用于5MHz以上頻段Ｂ超儀器的性能檢測；
2.檢測項目包括探測深度、軸向與側向分辨力、縱向與橫向幾何誤差,并可考察其對不同直徑囊性病灶的成像情況；
2.檢測項目包括探測深度、軸向與側向分辨力、縱向與橫向幾何誤差,并可考察其對不同直徑囊性病灶的成像情況；
技術參數

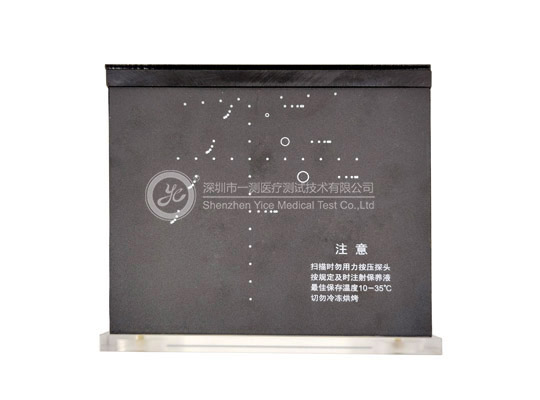

1.軸向分辨力靶群：各群中最上面一條靶線分別位于深度10，30，50，70mm處，每群中靶線中心垂直距離由上而下依次為3，2，1，0.5mm，水平距離均為１mm；
2.側向分辨力靶群：分別位于深度10，30，50，70mm處，每群中靶線中心水平距離依次為4，3，2，1mm；
3.盲區靶群：相鄰靶線中心橫向間距均為10mm，至聲窗距離分別為8，7，6，5，4，3，2mm；
4.縱向靶群：共含靶線12條，相鄰兩線中心距離均為10mm；
5.橫向靶群：位于深度40mm處，相鄰兩線中心距離均為20mm；
6.TM材料聲速：1540±10m/s(23±3℃);
7.TM材料聲衰減系數斜率：0.70±0.05dB/cm/MHz(23±3℃)；
8.尼龍靶線直徑：0.3±0.05mm。
2.側向分辨力靶群：分別位于深度10，30，50，70mm處，每群中靶線中心水平距離依次為4，3，2，1mm；
3.盲區靶群：相鄰靶線中心橫向間距均為10mm，至聲窗距離分別為8，7，6，5，4，3，2mm；
4.縱向靶群：共含靶線12條，相鄰兩線中心距離均為10mm；
5.橫向靶群：位于深度40mm處，相鄰兩線中心距離均為20mm；
6.TM材料聲速：1540±10m/s(23±3℃);
7.TM材料聲衰減系數斜率：0.70±0.05dB/cm/MHz(23±3℃)；
8.尼龍靶線直徑：0.3±0.05mm。
